Octavant Schallabsorber

Octavant-Absorber sind Sichtbetonsteine im Oktametrischen – oder Modul Format, die zu Sichtbetonwänden oder Fassaden vermauert, bis zu 80% des auftreffenden Schalls absorbieren. Möglich ist das durch eine speziell entwickelte porige Struktur aus mineralischem Splittbeton.

Sie werden im Innenbereich von Sporthallen, Schulen und öffentlichen Gebäuden, wie Bahnhofshallen eingesetzt, um die Nachhallzeit auf ein verständliches Maß zu reduzieren.

Außerdem können die frost- und witterungsbeständigen Sichtbetonsteine in einer Fassade z.b. als Vorsatzschale vermauert werden. Dabei reduzieren die Octavant Absorber unerwünschte Schallreflexionen in der innerstädtischen Bebauung z. B. bei der Errichtung mehrgeschossiger Gebäude in Nähe von lauten Verkehrswegen.

Die OCTAVANT-Betonsichtsteine für Mauerwerk und Fassade sind eine qualitativ hochwertige, ästhetisch überzeugende Alternative zu allen herkömmlichen Außen- und Innenwandverkleidungen. Die Octavantsteine werden immer auftragsbezogen gefertigt.

OCTAVANT Schallabsorber Formate												Absorptions- grad
				Stck. m²	Stck. m³	Volumen l	Palette Stck.	St. Lage	Lagen	kg/ Stck.	kg / m²	alpha w =
OCTAVANT OKTAMETRISCHE FORMATE Vmb 12 / Rd. 1,6
240/175/238	0.24	0.175	0.235	16	101	9.87	54	18	3	16	253	0.9
370/115/175	0.37	0.115	0.175	15	136	7.35	60	20	3	12	176	0.8
370/115/238	0.37	0.115	0.238	11.0	100	9.99	60	20	3	16	176	0.8
240/115/238	0.25	0.115	0.238	16.0	146	6.84	90	30	3	11	175	0.8
240/240/113	0.25	0.240	0.115	32.0	145	6.90	75	15	5	11	353	0.9
240/175/113	0.25	0.175	0.113	32.0	202	4.94	90	18	5	8	253	0.9
240/115/113	0.25	0.115	0.113	32.0	308	3.25	150	30	5	5	166	0.8
240/115/72	0.24	0.115	0.071	48.0	510	1.96	240	30	8	3	150	0.8
OKTAVANT MODULFORMATE Vmb 12 / Rd. 1,6
240/90/113	0.24	0.090	0.113	32.0	410	2.44	200	40	5	4	125	< 0,8
190/90/190	0.19	0.090	0.188	25.0	311	3.21	126	42	3	5	129	< 0,8
290/90/190	0.29	0.090	0.188	16.6	204	4.91	96	32	3	8	130	< 0,8
390/90/190	0.39	0.090	0.190	11.0	150	6.67	72	24	3	11	117	< 0,8
390/90/240	0.39	0.090	0.240	10.0	119	8.42	72	24	3	13	135	< 0,8
290/115/190	0.29	0.115	0.190	16.6	158	6.34	72	24	3	10	168	0.8
290/140/190	0.29	0.140	0.190	16.6	130	7.71	60	20	3	12	205	0.9
290/190/190	0.29	0.190	0.190	16.6	96	10.47	48	16	3	17	278	0.9
390/190/240	0.39	0.190	0.240	10.0	56	17.78	36	12	3	28	285	0.9
290/240/190	0.29	0.240	0.190	16.6	76	13.22	36	12	3	21	351	0.9

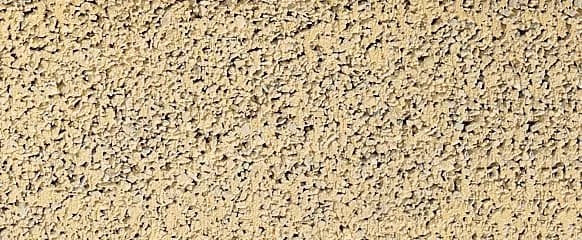

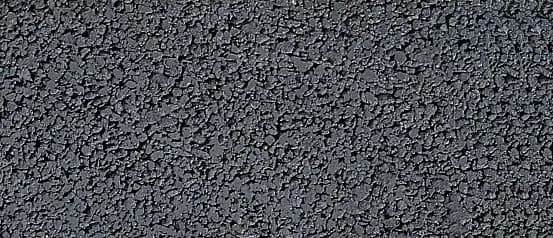

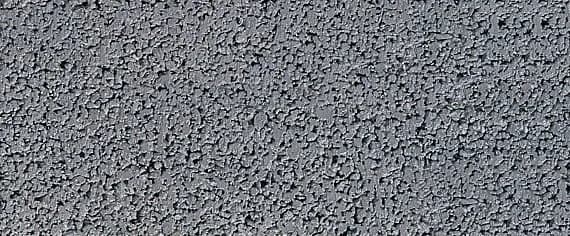

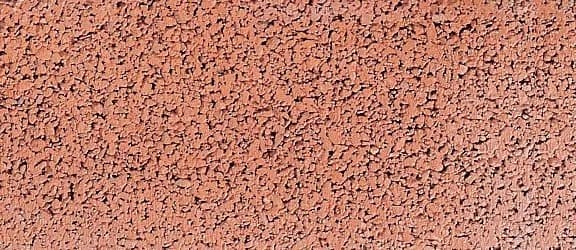

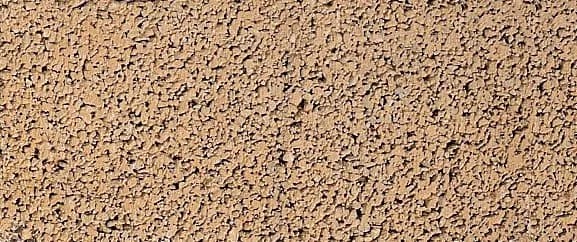

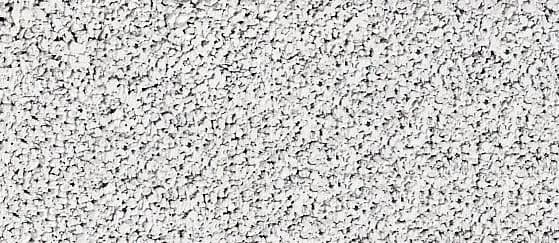

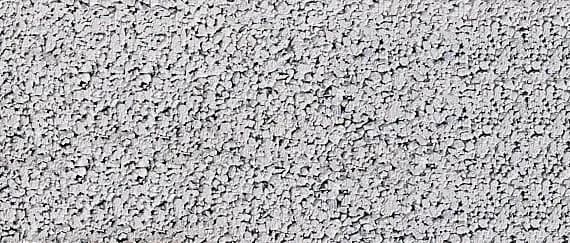

Porig

Drucktechnisch und/oder rohstoff-/ produktionstechnisch bedingt können die von uns gelieferten Materialien hinsichtlich Farbgebung und optischer Wirkung von Abbildungen und Mustern abweichen und auch innerhalb einzelner Lieferpartien schwanken sowie sich im Laufe der Zeit durch Umwelteinflüsse und/oder gebrauchsbedingten Verschleiß oder Verschmutzung verändern, ohne dass hierin ein Mangel liegt. Ebenso können Ausblühungen weder zum Zeitpunkt der Lieferung noch später ausgeschlossen werden.

Nachweis der Schallabsorptionswerte unter Beachtung von EN ISO 354,EN 1793-1 und RMV rail’96 mit der Ausweisung eines Prüfzertifikates für den Frequenzbereich von 250 Hz bis 4 kHz durchgängig Werte von αs ≥ 0,8 festgestellt.

OCTAVANT – Nachweis Schallabsorption PDF
